在清理漩渦高壓風機時,需要注意如下幾點要求:
對于設備的內部,進行擦拭,將附在殼體內部的灰塵清理擦拭干凈,不然將會對它的使用造成影響。
首先要用干凈的棉布對設備的內部進行擦拭。
可以將棉布稍微的打濕,可以將漩渦氣泵擦拭的更加干凈。
需要注意不可以用酸和堿,可以采用熱水來進行清洗干凈。
將設備的清洗工作完成之后,需要將設備的外部以及內部用干抹布擦拭干凈,讓設備保持足夠的干燥,避免設備受潮。
如果發現軸承有運轉不流暢的情況,也要對軸承進行更換,避免在使用中出現故障。
要想預防漩渦高壓風機在運行中出現故障,就是采取正確的清洗方法,定期對設備進行清洗和維護,這樣才能讓漩渦高壓風機的使用壽命更長。
吸料機高壓風機不運轉是什么故障?
我們都知道高壓風機在吸料上料設備上面氣刀氣力輸送的作用,如果高壓風機不運轉那么吸料機也就不工作了,怎樣來排除高壓風機的問題,先看一下高壓風機常見的幾個問題我們一一排查。
首先,看一下風機是不是未接通電源的原因,這時候,要做的就是要接通電源回。因?yàn)樵诠ぷ鞯臅r(shí)候,很多事情是需要去做的,所以未接通電源是很有選擇性的。
其次,我們要知道的就是,有可能是電機不工作,這主要是某個部件出現了什么問題,一定要及時的檢查電機接線或更換電機,使得高壓風機可以恢復正常的工作。還有就是風機頭損壞,這時候就需要修復風機或更換,使得高壓風機可以正常的投入到工作中去。
然后,我們要知道的就是,高壓風機很有可能就是,風機中有異物卡死,這使得高壓風機不能夠運轉,這時候只要清除異物就可以了。所以說在平時工作的時候,還是有很多事情是需要注意的。而且也要確保吸料機的其它工作都已經準備好。
如果自檢之后這些問題都沒有,那么要直接和風機廠家溝通了,這樣可以得到更快更直接的解決方式。

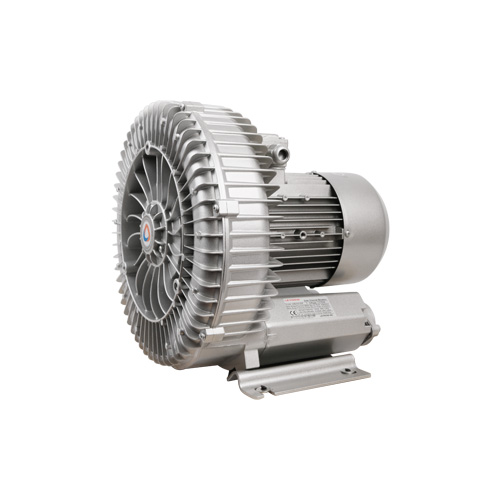

當葉輪轉動時,由于離心力的作用,風向標促使氣體向前向外運動,從而形成一系列螺旋狀的運動。葉輪刀片之間的空氣呈螺旋狀加速旋轉并將泵體之外的氣體擠入(由吸氣口吸入)側槽,當它進入側通道以后,氣體被壓縮,然后又回復到葉輪刀片間再次加速旋轉。當空氣沿著一條螺旋形軌道穿過葉輪和側槽時,每個葉輪片增加了壓縮和加速的程度,隨著旋轉的進行,氣體的動能增加,使得沿側通道通過的氣體壓力進一步增加。當空氣到達側槽與排放法蘭的連接點,氣體即被擠出葉片并通過出口消聲器排出泵體。
1.高壓風機具有吹吸雙功能,一機兩用,可以用吸風,也可以用吹風,少油或無油運轉,輸出的空氣是干凈的,相對于離心風機和中壓風機來說,其壓力高很多,往往是離心風機的十幾倍以上。如果泵體是整體壓鑄,并且使用了防震安裝腳座,那么它對安裝基礎的要求也是很低的,甚至可以不用固定腳座即可正常運轉,非常的方便,也非常的節省安裝費用和安裝周期。
2.高壓風機相對同類風機,其運轉的噪音較低,推出超靜音型多段式高壓風機,免維護使用,它的損耗件僅僅是兩個軸承,在質保期之內,基本上不需要維護。多段式高壓風機的機械磨損非常微小,因?yàn)槌溯S承之外,沒其它的機械接觸部分,所以,使用壽命當然也是非常的長,只要是處于正常的使用條件下,3~5年是完全沒有問題的。
以上就是小編為大家介紹的關于高壓風機的一些工作原理及特點,在我們以后如果需要購買使用風機的話,大家可以根據自己的實際情況來選擇一款合適的風機來使用,高壓風機可以說一種使用非常廣泛的風機類型,也比較適合大多數的情況。
